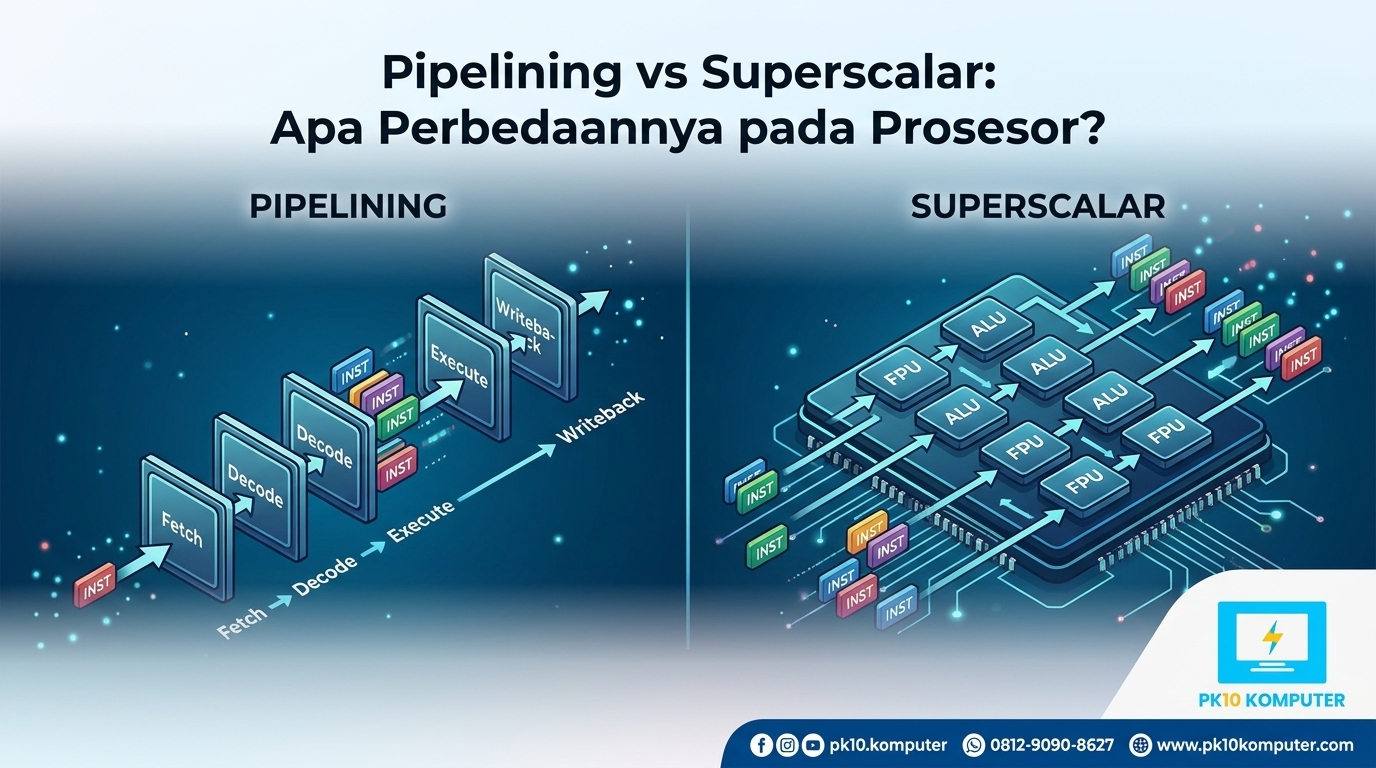

Pipelining vs Superscalar: Apa Perbedaannya pada Prosesor?

Ketika membahas performa prosesor, kita sering mendengar istilah seperti pipelining dan superscalar. Keduanya sama-sama berkaitan dengan cara CPU meningkatkan kemampuan dalam menjalankan instruksi. Namun, pipelining dan superscalar sebenarnya memiliki konsep yang berbeda.

Pipelining berfokus pada membagi proses eksekusi instruksi menjadi beberapa tahap, sedangkan superscalar memungkinkan prosesor menjalankan beberapa instruksi secara paralel dalam satu siklus clock.

Menariknya, kedua teknik ini bukanlah teknologi yang harus dipilih salah satu. Pada banyak prosesor modern, pipelining dan superscalar justru digunakan secara bersamaan untuk meningkatkan performa CPU.

Lalu, apa perbedaan pipelining dan superscalar? Bagaimana cara kerjanya dan mana yang lebih penting untuk prosesor? Mari kita bahas dengan bahasa sederhana.

Apa Itu Pipelining pada Prosesor?

Pipelining adalah teknik dalam arsitektur prosesor yang membagi proses eksekusi instruksi menjadi beberapa tahap.

Tujuannya adalah agar beberapa instruksi dapat diproses secara tumpang tindih.

Sebagai contoh, sebuah instruksi dapat melewati beberapa tahap:

1. Instruction Fetch (IF)
2. Instruction Decode (ID)
3. Execute (EX)
4. Memory Access (MEM)
5. Write Back (WB)

Saat instruksi pertama berada di tahap Execute, instruksi kedua dapat berada di tahap Decode dan instruksi ketiga sudah mulai masuk ke tahap Fetch.

Gambaran sederhananya:

Siklus 1 → A: Fetch
Siklus 2 → A: Decode | B: Fetch
Siklus 3 → A: Execute | B: Decode | C: Fetch
Siklus 4 → A: Memory | B: Execute | C: Decode
Siklus 5 → A: Write Back | B: Memory | C: Execute

Dengan cara ini, pipeline membuat proses kerja CPU menjadi lebih teratur dan meningkatkan throughput instruksi.

Apa Itu Superscalar Processor?

Superscalar processor adalah prosesor yang memiliki kemampuan untuk mengeksekusi lebih dari satu instruksi secara paralel dalam satu siklus clock.

Untuk melakukan hal tersebut, CPU memiliki beberapa execution unit.

Contohnya:

              CPU
               │
       ┌───────┼───────┐
       ↓       ↓       ↓
     ALU     FPU    Load/Store
       │       │       │
     Instr.  Instr.  Instr.

Misalnya terdapat tiga instruksi yang tidak saling bergantung:

A = B + C
D = E × F
G = H + I

Jika hardware mendukung dan execution unit tersedia, beberapa instruksi tersebut dapat dieksekusi secara bersamaan.

Inilah yang menjadi inti dari superscalar execution.

Perbedaan Pipelining dan Superscalar

Perbedaan paling sederhananya adalah:

Pipelining membagi pekerjaan menjadi beberapa tahap, sedangkan superscalar menjalankan beberapa instruksi secara paralel.

Agar lebih mudah dipahami, lihat perbandingan berikut:

Jadi, keduanya memiliki tujuan yang mirip, tetapi cara mencapainya berbeda.

Analogi Sederhana Pipelining vs Superscalar

Supaya lebih gampang dibayangkan, kita gunakan contoh restoran.

Pipelining

Bayangkan sebuah restoran memiliki beberapa bagian pekerjaan:

Pesanan → Masak → Penyajian → Pengantaran

Pesanan pertama sedang dimasak.

Sementara itu, pesanan kedua sudah mulai diproses di bagian awal.

Jadi, setiap pesanan berada di tahap yang berbeda pada waktu yang sama.

Itulah gambaran sederhana pipelining.

Superscalar

Sekarang bayangkan restoran tersebut memiliki beberapa koki.

Koki pertama memasak makanan A.

Koki kedua memasak makanan B.

Koki ketiga menyiapkan makanan C.

Beberapa pekerjaan dapat dilakukan secara bersamaan karena tersedia beberapa pekerja.

Itulah gambaran sederhana superscalar.

Jika kedua konsep tersebut digabungkan, restoran memiliki beberapa tahap pekerjaan sekaligus beberapa pekerja pada setiap tahap.

Kurang lebih seperti itulah kompleksitas CPU modern.

Bagaimana Pipelining dan Superscalar Bisa Digabungkan?

Pipelining dan superscalar bukan dua teknologi yang saling bertentangan.

Keduanya dapat digunakan secara bersamaan.

Misalnya sebuah CPU memiliki pipeline:

Fetch → Decode → Execute → Memory → Write Back

Kemudian CPU juga memiliki beberapa execution unit:

Execute
├── Integer ALU
├── Integer ALU
├── Floating Point Unit
├── Load/Store Unit
└── Branch Unit

Dengan desain seperti ini, beberapa instruksi dapat bergerak melalui pipeline sekaligus dan beberapa instruksi yang sudah siap dapat dieksekusi secara paralel.

Inilah salah satu konsep dasar di balik CPU modern berperforma tinggi.

Contoh Perbedaan Secara Sederhana

Misalnya terdapat empat instruksi:

Instruksi A
Instruksi B
Instruksi C
Instruksi D

Pada pipelining, instruksi tersebut dapat berada di tahap yang berbeda:

Siklus 1 → A: Fetch
Siklus 2 → A: Decode | B: Fetch
Siklus 3 → A: Execute | B: Decode | C: Fetch
Siklus 4 → A: Memory | B: Execute | C: Decode | D: Fetch

Sementara pada desain superscalar, CPU dapat mencoba mengeksekusi beberapa instruksi sekaligus:

Siklus 1:
A → ALU 1
B → ALU 2

Siklus 2:
C → FPU
D → ALU 1

Tentu saja kondisi sebenarnya jauh lebih kompleks karena CPU harus mempertimbangkan dependency, jenis instruksi, branch, cache, dan ketersediaan execution unit.

Apa Keuntungan Pipelining?

Pipelining memiliki beberapa keuntungan penting.

1. Meningkatkan Throughput

Setelah pipeline terisi, CPU dapat memproses instruksi secara berkelanjutan.

2. Pemanfaatan Hardware Lebih Efisien

Tahapan CPU dapat bekerja secara tumpang tindih sehingga komponen tidak terlalu sering menganggur.

3. Mendukung Frekuensi Clock Tinggi

Dengan membagi pekerjaan menjadi beberapa tahap yang lebih kecil, desain tertentu dapat memungkinkan waktu kerja setiap tahap menjadi lebih pendek.

4. Menjadi Dasar CPU Modern

Pipelining merupakan konsep fundamental yang banyak digunakan dalam berbagai desain prosesor modern.

Apa Keuntungan Superscalar?

Superscalar juga memiliki beberapa keunggulan.

1. Eksekusi Paralel

CPU dapat menjalankan beberapa instruksi secara bersamaan jika instruksi tersebut independen dan hardware mendukung.

2. Meningkatkan Throughput Instruksi

Semakin banyak instruksi yang berhasil dijalankan dalam satu periode waktu, semakin besar potensi peningkatan performa.

3. Memanfaatkan Banyak Execution Unit

CPU dapat menggunakan beberapa unit seperti ALU, FPU, dan Load/Store Unit secara bersamaan.

4. Mengurangi Waktu Menganggur

Jika satu execution unit sedang menunggu data, unit lain dapat mengerjakan instruksi yang sudah siap, selama tidak ada konflik atau dependency.

Tantangan pada Pipelining

Pipelining memiliki beberapa masalah yang dikenal sebagai pipeline hazard.

Data Hazard

Terjadi ketika sebuah instruksi membutuhkan hasil dari instruksi sebelumnya.

A = B + C
D = A + E

Instruksi kedua membutuhkan nilai A sehingga tidak bisa langsung berjalan tanpa mempertimbangkan ketersediaan hasil.

Control Hazard

Terjadi ketika CPU menghadapi instruksi percabangan seperti:

if (kondisi) {
    ...
}

CPU harus menentukan instruksi mana yang akan dijalankan selanjutnya.

Structural Hazard

Terjadi ketika beberapa instruksi membutuhkan resource hardware yang sama pada waktu yang bersamaan.

Masalah-masalah tersebut dapat menyebabkan pipeline stall dan menurunkan performa.

Tantangan pada Superscalar

Superscalar juga memiliki tantangan yang cukup kompleks.

Instruction Dependency

Tidak semua instruksi bisa dijalankan secara paralel karena adanya ketergantungan data.

Scheduling

CPU harus menentukan instruksi mana yang siap dijalankan dan execution unit mana yang sesuai.

Branch Prediction

Percabangan program dapat mengganggu aliran instruksi jika prediksi CPU salah.

Kompleksitas Hardware

Semakin banyak instruksi yang ingin diproses secara paralel, semakin kompleks logika CPU yang dibutuhkan.

Karena itu, desain superscalar membutuhkan berbagai teknik tambahan untuk menjaga efisiensinya.

Pipelining vs Superscalar: Mana yang Lebih Baik?

Sebenarnya pertanyaan ini kurang tepat karena pipelining dan superscalar bukanlah dua teknologi yang harus dibandingkan untuk menentukan pemenang.

Keduanya memiliki fungsi yang berbeda.

Pipelining membantu CPU memproses instruksi secara tumpang tindih melalui beberapa tahap.

Superscalar membantu CPU mengeksekusi beberapa instruksi secara paralel.

Pada CPU modern, kedua teknik tersebut justru dapat digunakan secara bersamaan.

Jadi, daripada memilih salah satu, lebih tepat melihat bagaimana keduanya bekerja sama untuk meningkatkan performa prosesor.

Hubungan dengan Instruction-Level Parallelism

Pipelining dan superscalar memiliki hubungan erat dengan Instruction-Level Parallelism (ILP).

ILP adalah kemampuan untuk menemukan instruksi yang dapat dijalankan secara bersamaan atau tumpang tindih.

Superscalar sangat bergantung pada kemampuan CPU menemukan instruksi independen.

Semakin banyak instruksi yang dapat dijalankan secara paralel, semakin besar peluang CPU memanfaatkan execution unit yang tersedia.

Namun, dependency dan percabangan program dapat membatasi ILP.

Hubungan dengan Out-of-Order Execution

Pada prosesor modern, superscalar juga sering dikombinasikan dengan out-of-order execution.

Misalnya:

Instruksi A → Menunggu data
Instruksi B → Siap
Instruksi C → Siap

CPU tidak harus membiarkan semua execution unit menganggur sambil menunggu A.

Jika aturan dependency memungkinkan, B atau C dapat dieksekusi terlebih dahulu.

Teknik ini membantu memaksimalkan pemanfaatan execution unit dan meningkatkan performa.

Apakah Clock Speed Lebih Penting?

Tidak selalu.

Banyak orang menganggap prosesor dengan GHz lebih tinggi pasti lebih cepat.

Padahal, performa CPU dipengaruhi oleh banyak faktor, seperti:

• Clock speed
• Jumlah core
• IPC (Instructions Per Cycle)
• Pipeline
• Superscalar width
• Cache
• Branch prediction
• Out-of-order execution
• Instruction-level parallelism
• Jenis beban kerja

Karena itu, dua prosesor dengan clock speed yang sama belum tentu memiliki performa yang sama.

Desain mikroarsitektur di balik prosesor memiliki peran yang sangat besar.

Kesimpulan

Pipelining dan superscalar merupakan dua konsep penting dalam mikroarsitektur prosesor yang sama-sama bertujuan meningkatkan efisiensi dan throughput CPU, tetapi dengan pendekatan yang berbeda.

Pipelining membagi eksekusi instruksi menjadi beberapa tahap sehingga beberapa instruksi dapat diproses secara tumpang tindih.

Sementara itu, superscalar memungkinkan beberapa instruksi dieksekusi secara paralel dengan memanfaatkan beberapa execution unit.

Perbedaan sederhananya adalah:

Pipelining = beberapa instruksi berada di tahap berbeda secara bersamaan.

Superscalar = beberapa instruksi dapat dieksekusi secara paralel dalam satu siklus.

Pada prosesor modern, kedua teknik tersebut biasanya digunakan bersama dan didukung teknologi lain seperti branch prediction, cache, out-of-order execution, dan instruction-level parallelism.

Memahami perbedaan ini penting jika kamu ingin mempelajari lebih jauh bagaimana CPU modern bekerja. Dari sini, pembahasan bisa dilanjutkan ke topik yang lebih menarik seperti pipeline hazard, branch prediction, dan out-of-order execution.
